Un récepteur infrarouge pour PC sans soudure

Qu'est ce que je vais bien pouvoir faire mon mon modem 56K maintenant que j'ai l'ADSL ?

ou

Un récepteur infrarouge universel pour PC sans soudure





Intro - Composants et matériel nécessaire - Montage - Applications compatibles





Je décris ici une facon simple et pas chère de télécommander son PC, destinée à ceux qui ont envie de bricoler un peu mais pas trop.
Notons que des solutions toutes faites existent pour télécommander son PC (notamment la ATI remote control à 30€), pour un petit tour d'horizon, voir ce dossier "Créez votre moviebox".

Je me base sur ce montage (trad. fr.) de récepteur infrarouge à connecter au port série utilisé par le projet LIRC (Linux Infrared Remote Control).
Un des intérêts de ce montage est qu'il fonctionne avec à peu près n'importe quelle télécommande.
Il permet de piloter différentes applications (sous Linux et MS Windows), dont l'excellent lecteur multimédia gratuit BsPlayer en utilisant WinLIRC  (trad. fr.), voir une liste de programmes compatibles.

Vous pouvez acheter un récepteur déjà monté pour environ 15€ , mais c'est moins amusant que de le faire soi-même.

Si vous avez ce qu'il faut pour souder, il y a déjà beaucoup de documentation sur le web, en particulier ce tutorial très complet détaille la construction d'un récepteur intégré dans le capot de la prise série. Cette méthode ne me semble pas très pertinente, le port série de mon PC étant situé contre un mur, ce n'est pas l'endroit idéal pour placer un récepteur.
De plus, la simplicité du montage permet de le réaliser sans soudure, j'explique ici comment le réaliser avec des barrettes de connexions.



Vous avez besoin de :

parts



cable
  • IR1 : module détecteur infra-rouge, type Sony SBX 1620-52
    vendu en ligne sur Selectronic réf. 41-2044 (catalogue 2004), voir une liste de modules équivalents


  • RT1 : régulateur de tension 5V, type 78L05

    transistor


  • C1 : condensateur 4,7 μF (au moins 10V)
    La petite patte d'un condensateur ou d'une LED est toujours l'anode (+), la grande est la cathode (-).


  • D1 : diode de redressement, type 1N4148
    La cathode (-) est repérée par une bague foncée.


  • R1 : résistance 4,7 kΩ
    (jaune, violet, rouge et argent ou or), pas de polarité.


  • un cable avec une prise DB9 (connecteur Sub-D 9 pin) femelle, type série RS-232
    Un cable de modem série ou une rallonge série convient parfaitement, mais pas un cable Null-Modem car il manque certaines connexions.


  • une barrette de connexion (ou "domino")


  • un tournevis convenable


  • quelques centimètres de fil électrique isolé assez fin
Caractéristiques techniques du Sony SBX 1620-52 :

Fréquence de détection : 37,9KHz ±3,5KHz
Alimentation : 5V ±0,3V
Consommation :
2mA @5V
Distance de détection : 10m en ligne droite
Angle d'ouverture : 40° horizontal, 25° vertical
Impédance de sortie : 27kΩ, niveau TTL
Plage de température : -10°C / +60°C








Un petit cours sur les composants électroniques

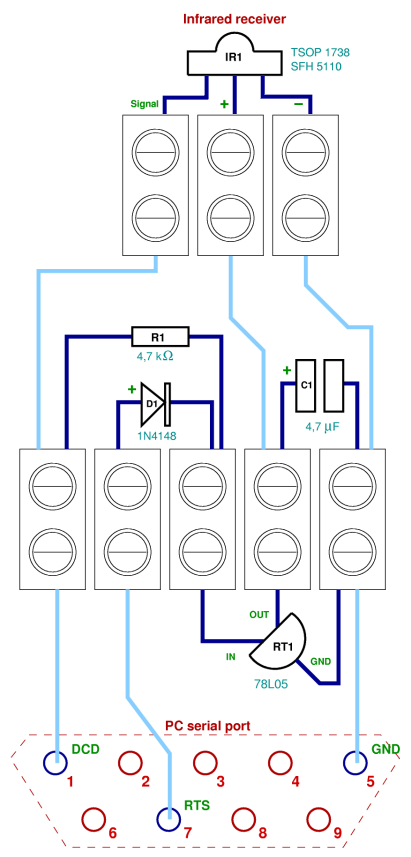

Schéma du montage :

schema IR module

Tordre les pattes des composants avec une précaution infinie...

Vérifier trois fois la polarité des composants.

Ne pas hésiter à isoler les pattes avec des manchons en plastique pour éviter tout court-circuit.

montage



fini


Une fois tous les composants rassemblés, l'ensemble se monte en 5 minutes. Cliquez sur l'image à gauche pour l'agrandir.

Il n'y a plus qu'à trouver une jolie boite pour mettre tout ça dedans, ou bien le fixer à l'avant du PC, sur un cache 3"1/2 ou 5"1/4 percé par exemple.

Le récepteur fonctionne aussi bien derrière une surface transparente, comme du plexiglas.


A noter qu'une modification simple du schéma permet en ajoutant une LED infrarouge d'utiliser à l'inverse son PC comme télécommande, en utilisant WLIRC.


Programmes compatibles :




Intro - Composants et matériel nécessaire - Montage - Applications compatibles




John Bonobo 08.08.2004
